Группа предметов	Технические
Предмет	Электротехника
Тема/вариант работы	Контрольная Электротехника и электроника (НМК, вариант 2)
Кол-во источников:	4
Кол-во страниц:	15
Тип работы:	Контрольная работа, 2015 г.
Цена работы	700 руб

Содержание

Задача №1

Задача №2

Задача №4

Задача №9

Вопрос №2

Список литературы

Задача №1

Цепь постоянного тока содержит группы резисторов, соединенных смешанно. Схема цепи показана на Рис. 1. Индекс тока, напряжения и мощности совпадает с индексом резистора. Определить все неизвестные величины.

В таблице указаны резисторы и вид соединения. Определить, можно ли считать эти резисторы соединенными таким образом.

Исходные данные:

U₂ = 36 B, U₃ = 27 B,

R₁ = 2 Ом, R₃ = 9 Ом, R₄ = 9 Ом, R₅ = 9 Ом.

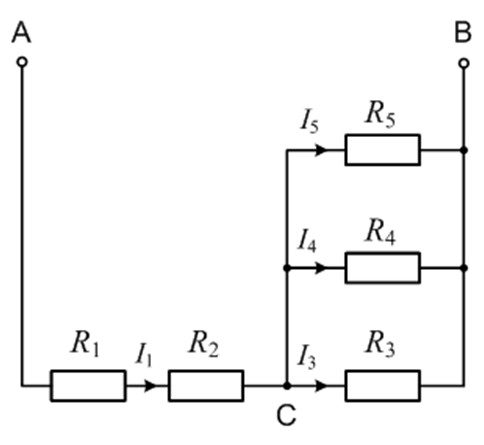

Рис. 1. Схема электрической цепи.

Задача №2

Неразветвленная цепь переменного тока содержит активные и реактивные сопротивления. Схема цепи приведена на Рис. 2.

Определить:

1) полное сопротивление Z;

2) напряжение U, приложенное к цепи;

3) силу тока в цепи I;

4) угол сдвига фаз (величину и знак);

5) активную Р, реактивную Q и полную S мощности, потребляемые цепью.

Начертить в масштабе векторную диаграмму напряжений цепи. Дать определение переменного тока, описать его параметры.

Исходные данные:

R₁ = 12 Ом, X_L₁ = 18 Ом, X_C₁ = 2 Ом, S = 500 ВА.

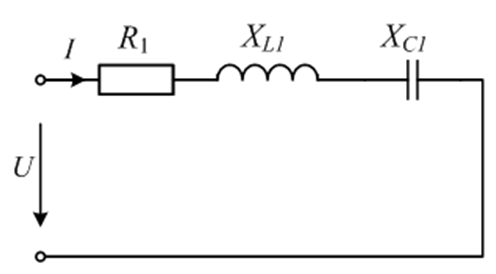

Рис. 2. Схема электрической цепи переменного тока.

Задача №4

В трехфазную цепь переменного тока с линейным напряжением U_н включены три группы ламп, соединенных в треугольник. Сопротивление каждой лампы R_л, сила тока потребляемого каждой лампой I, мощность одной лампы Р_л.

Определить:

1) фазные токи;

2) активную мощность трехфазной системы.

Начертить в масштабе векторную диаграмму цепи, из которой определить токи.

Исходные данные:

U_ф = 220 В – фазное напряжение,

n_AB = 30 – число ламп в фазе АВ,

n_B_С = 50 – число ламп в фазе ВС,

n_С_A = 20 – число ламп в фазе СА,

I = 1.36 – ток, протекающий через каждую лампу.

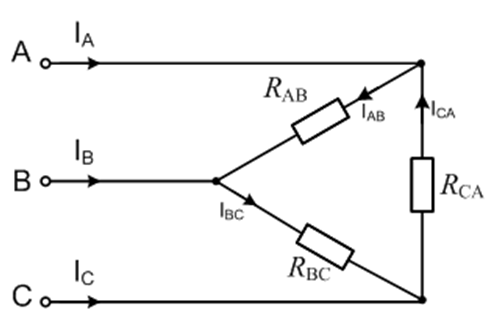

Рис. 4. Схема трехфазной электрической цепи.

Задача №9

Трехфазный трансформатор ТМ-40 питает активную нагрузку P₂ при коэффициенте мощности cosφ₂.

Определить:

1) номинальные токи I_н1 и I_н2 в обмотках;

2) коэффициент нагрузки трансформатора К_нт;

3) токи в обмотках при фактической нагрузке;

4) суммарные потери в трансформаторе ΣР при номинальной нагрузке;

5) КПД трансформатора при фактической нагрузке.

Описать принцип работы однофазного трансформатора.

Исходные данные:

U_н1 = 6 кВ, U_н2 = 0.23 кВ, P₂ = 30 кВт, cosφ₂ = 0.95,

S_н = 40 кВА, Р_ст = 0.95 кВт, Р_м = 5.5 кВт.

Вопрос №2

Устройство и принцип работы приборов магнитоэлектрических, электромагнитных, электродинамических и индукционных систем
