Задача №1

Для электрической схемы, изображенной на рис. 1 и по заданным в таблице 1 сопротивлениям r_{1 -}r₄ и ЭДС Е₁и Е₂, определить токи во всех ветвях цепи по уравнениям, составленным на основании законов Кирхгофа. Составить баланс мощности.

Рис. 5.1

Дано: Е₁ = 36 В; Е₂ =24 В; r₁ =3 Ом; r₂= 1 Ом; r₃ = 5 Ом; r₄ =4 Ом.

Задача №2

Катушка индуктивности, имеющая активное сопротивление r и реактивное Х, включена в цепь однофазного синусоидального переменного тока, частота которого f = 50 Гц, вместе с электроизмерительными приборами амперметром, вольтметром и ваттметром. Показания приборов приведены в таблице 2.

Начертить схему электрической цепи с включенными приборами. По заданным показаниям приборов определить полное Z, активное r и индуктивное Х сопротивления, индуктивность катушки L, активное Ur и реактивное Uх напряжение, угол сдвига фаз j, коэффициент мощности, реактивную Q и полную S мощности. Построить в масштабе векторную диаграмму напряжений и тока.

Дано: U = 80В; I = 5А; Р = 280 Вт.

Задача №3

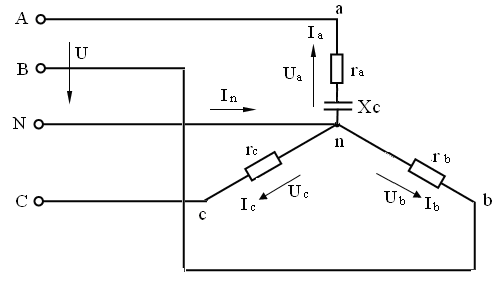

Для электрической схемы на рис. 3 по заданным в таблице 3 параметрам: активному r, реактивным Х_L, Хс сопротивлениям и линейному напряжению Uл определить фазные и линейные токи, фазное напряжение, активную, реактивную и полную мощности всей цепи и каждой фазы отдельно. Зарисовать схему электрической цепи, указать и обозначить направление фазных и линейных токов и напряжений. Построить в масштабе векторную диаграмму токов и напряжений.

Дано: U_л= 220В; r = 18,5 Ом; Х_С = 14,7 Ом

Задача №4

Построить зависимость КПД трехфазного трансформатора (h) от нагрузки (b) при cosj _2н = 1 по данным таблицы 4. Номинальная мощность Sн , номинальные линейные напряжения U_1н и U_2н , потери мощности в опытах холостого хода Рхх и короткого замыкания Ркн.

Определить коэффициенты трансформации, номинальные фазные и линейные токи на первичной и вторичной обмотках трехфазного трансформатора.

Дано: Y/Y₀-0; S_ном = 160 кВА; U_1н = 600 В; U_2н= 380 В; Р_хх = 710 Вт; Р_кн = =2060 Вт.

Задача №5

Трехфазный асинхронный двигатель с короткозамкнутым ротором включен в сеть переменного тока с частотой ¦=50 Гц и с линейным номинальным напряжением U_н. Двигатель имеет основные номинальные данные, указанные в таблице 5, мощность Р_н, число пар полюсов р, скольжение S_н, КПД h_н, коэффициент мощности cos j_н, кратность пускового тока I_п/I_н.

Определить: потребляемую из электрической сети мощность, номинальный и пусковой токи в статоре, число оборотов ротора, номинальный вращающийся момент.

Дано: Р_н = 18,5 кВт; U_н = 380В; S_н =4%; р = 2; cosφ_н = 0,86; η_н = 0,89;

k_i = I_п/ I _н= 7,0.

Задача №6

Рассчитать входные напряжения и ток выпрямителя, показанного на рис. 3, если нагрузочный режим на сопротивлении I_нсоответствует параметрам, приведенным в таблице 6, где U_вых– среднее значение постоянной составляющей выпрямленного напряжения на выходе выпрямителя, Ι_н – среднее значение постоянной составляющей выпрямленного тока на нагрузке. Для данной схемы подобрать из таблицы 7 тип диода и объяснить выбор.

Рис.1

Дано: U_вых = 15 В; I_н = 0,25 А
